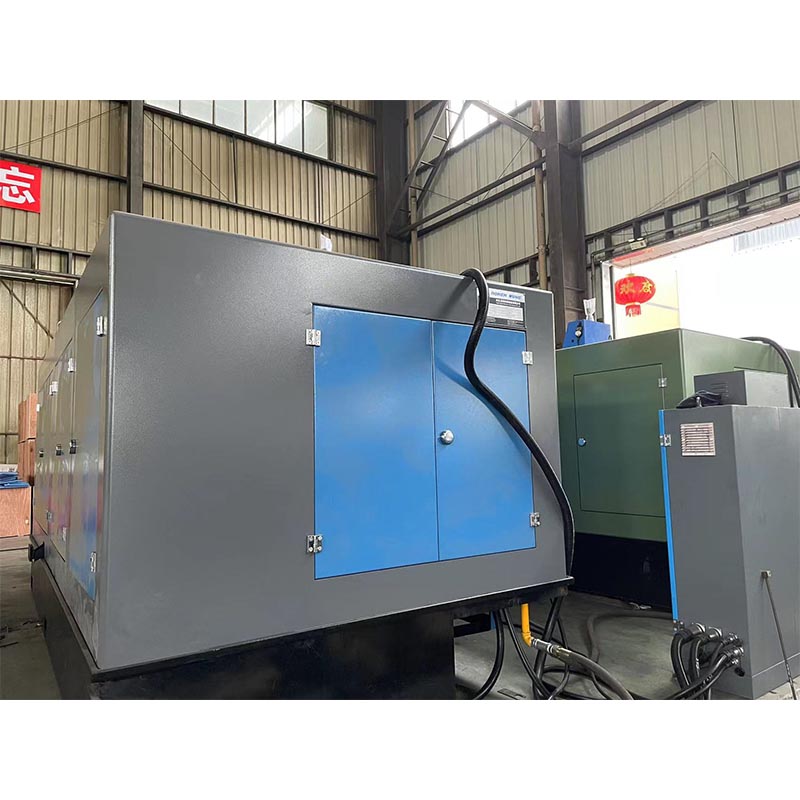

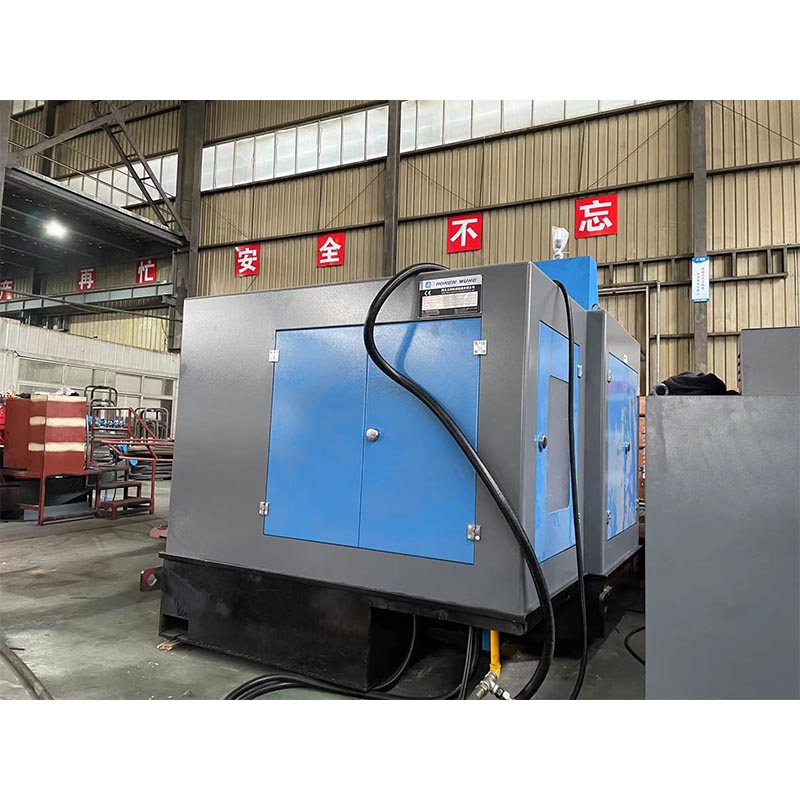

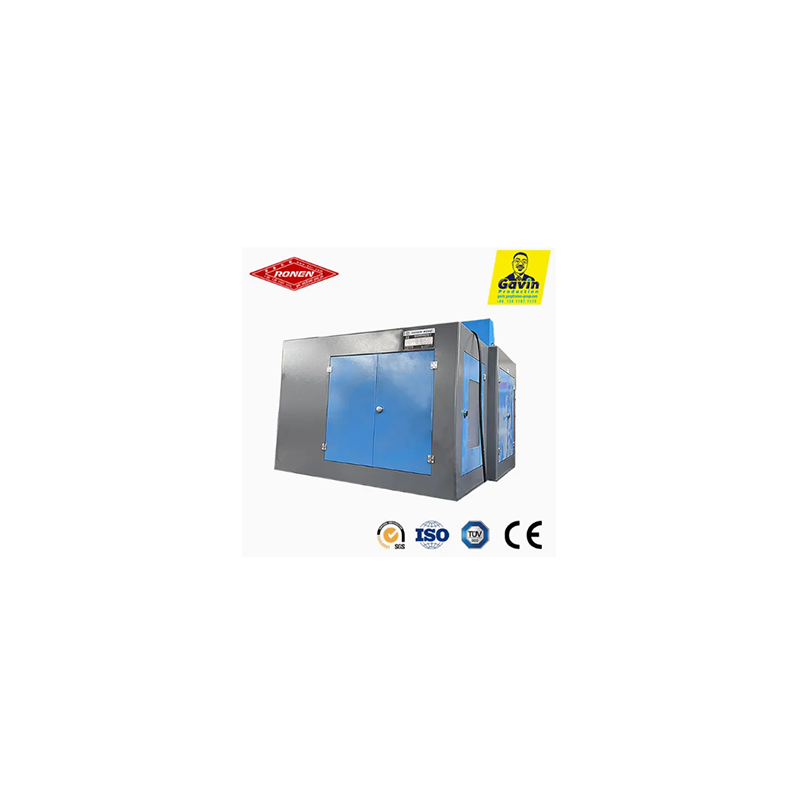

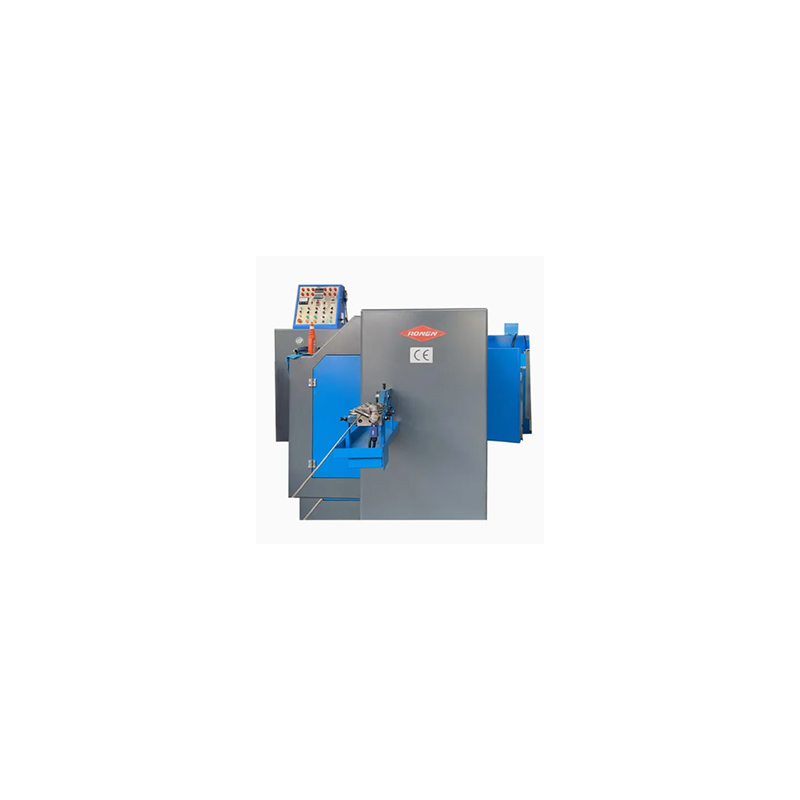

เครื่องจักร Ronen® Cold Forging 7 Station Bolt Former Machine เสร็จสิ้นกระบวนการผลิตโบลต์ทั้งหมดในสายการผลิตเดียว ได้แก่ การป้อนลวด การกวน การขึ้นรูปส่วนหัว การตัดแต่ง และการร้อยด้ายล่วงหน้า โดยมีสถานีทั้งหมด 7 สถานี ไม่จำเป็นต้องเคลื่อนย้ายวัตถุดิบระหว่างเครื่องจักร
เครื่องจักรเก่าโบลต์สถานีตีขึ้นรูปเย็น 7 เปลี่ยนลวดโลหะให้เป็นช่องว่างโบลต์ที่มีความแม่นยำสูงผ่านกระบวนการอัดขึ้นรูปเย็นเจ็ดกระบวนการติดต่อกัน สามารถรองรับสายไฟที่มีเส้นผ่านศูนย์กลางต่างกันและผลิตสลักเกลียวที่ตรงตามข้อกำหนดด้านความแม่นยำและความแข็งแรงสูง
Cold Forging 7 Station Bolt Former Machine เป็นเครื่องตีขึ้นรูปเย็นที่มีความซับซ้อน ออกแบบมาโดยเฉพาะสำหรับการผลิตสลักเกลียวที่มีหัวที่ซับซ้อนหรือมีขนาดใหญ่กว่า ผ่านกระบวนการตีขึ้นรูปเจ็ดขั้นตอนติดต่อกันบนเหล็กแท่งเส้นเดียว กระบวนการหลายขั้นตอนนี้ทำให้เกิดการเคลื่อนตัวของโลหะอย่างมีนัยสำคัญ และทำให้เกิดลักษณะที่ซับซ้อน เช่น ร่องขับเคลื่อนลึกหรือร่องใต้ส่วนหัว
สถานีทั้งเจ็ดของ Bolt Former Machine มีฟังก์ชันที่แตกต่างกัน: สถานีที่ 1 ใช้สำหรับป้อนและตัด; สถานีที่ 2 ใช้สำหรับสร้างรูปทรงศีรษะเบื้องต้น สถานีที่ 3 สำหรับการตีหัวล่วงหน้า สถานีที่ 4 ใช้สำหรับปรับรูปทรงศีรษะอย่างแม่นยำ สถานีที่ 5 ใช้สำหรับขึ้นรูปขั้นบันไดส่วนเหล็ก สถานีที่ 6 ใช้สำหรับขึ้นรูปส่วนคันเบ็ด และสถานีที่ 7 เป็นการสิ้นสุดขั้นสุดท้าย กระบวนการทั้งหมดเสร็จสิ้นโดยอัตโนมัติ

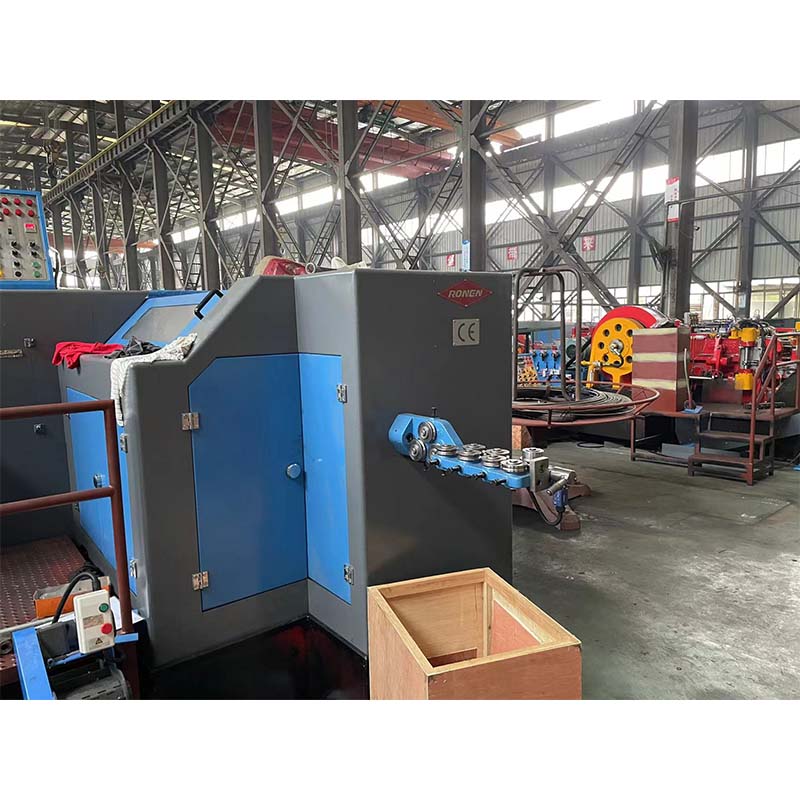

เครื่องเก่าโบลต์สถานีตีขึ้นรูปเย็น 7 ต้องการระบบป้อนและตัดลวดที่มีความแม่นยำสูง ลวดจะต้องยืดให้ตรงก่อนที่จะสามารถตัดเป็นช่องว่างที่มีความยาวได้อย่างแม่นยำ ปริมาตรเปล่าที่สม่ำเสมอเป็นสิ่งสำคัญเนื่องจากวัสดุจะถูกกระจายผ่านขั้นตอนการขึ้นรูปหลายขั้นตอนเพื่อให้ได้รูปทรงส่วนหัวที่ปราศจากข้อบกพร่องในขั้นสุดท้าย
| แบบอย่าง | หน่วย | RNBG-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| สถานีปลอม | เลขที่. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| แรงปลอม | กก | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| เส้นผ่านศูนย์กลางตัดสูงสุด | มม | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| ความยาว Max.cui-off | มม | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| อัตราการส่งออก | ชิ้น/นาที | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.โรคหลอดเลือดสมอง | มม | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O. โรคหลอดเลือดสมอง | มม | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| จังหวะแรมหลัก | มม | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| กำลังมอเตอร์หลัก | กิโลวัตต์ | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| การหรี่โดยรวมของการตัดตาย | มม | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| พั้นช์ดายโดยรวมหรี่ลง | มม | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| โดยรวม dims.of หลักตาย | มม | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| สนามตาย | มม | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| ประมาณน้ำหนัก | ตัน | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| เส้นผ่านศูนย์กลางของโบลท์ที่ใช้งานได้ | มม | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| ความยาวก้านของช่องว่าง | มม | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| โดยรวมหรี่ลง | มม | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10,000*3690*2900 | 10,000*3690*3000 |
จุดขายหลักของ Cold Forging 7 Station Bolt Former Machine คือ "การประมวลผลแบบหลายสถานีทีละขั้นตอน" ซึ่งช่วยให้สามารถผลิตสลักเกลียวโครงสร้างที่ซับซ้อนได้ด้วยความแม่นยำสูงมาก เวิร์กสเตชันทั้งเจ็ดจะค่อยๆ ปรับรูปร่างและปรับแต่ง เพื่อให้มั่นใจว่าทุกรายละเอียดได้รับการจัดเรียงอย่างเหมาะสม จุดศูนย์กลางระหว่างหัวและก้านนั้นดีมาก
