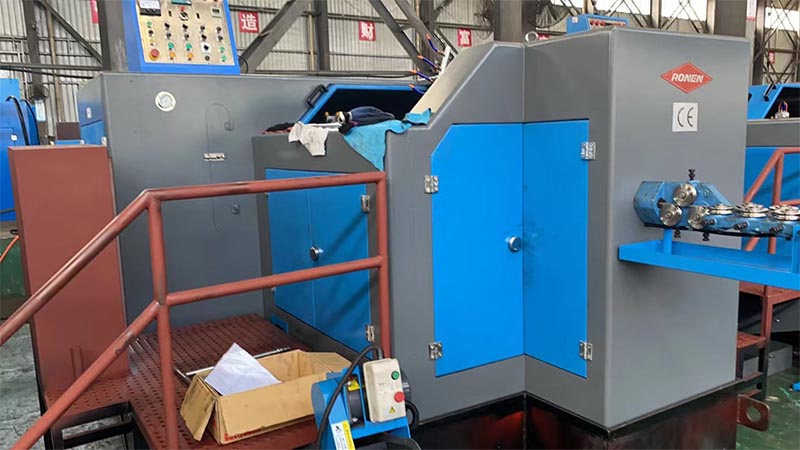

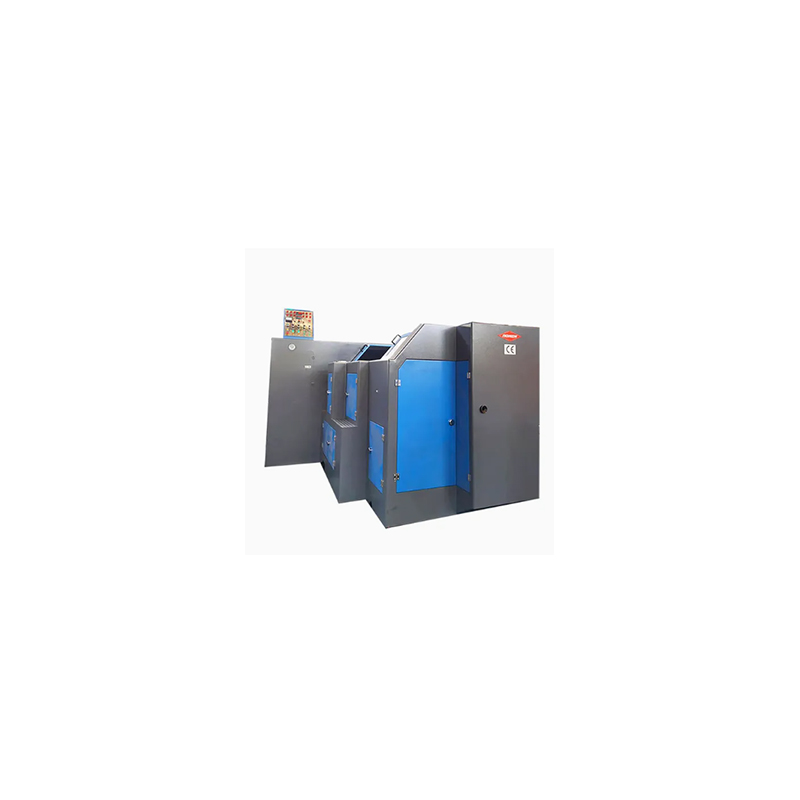

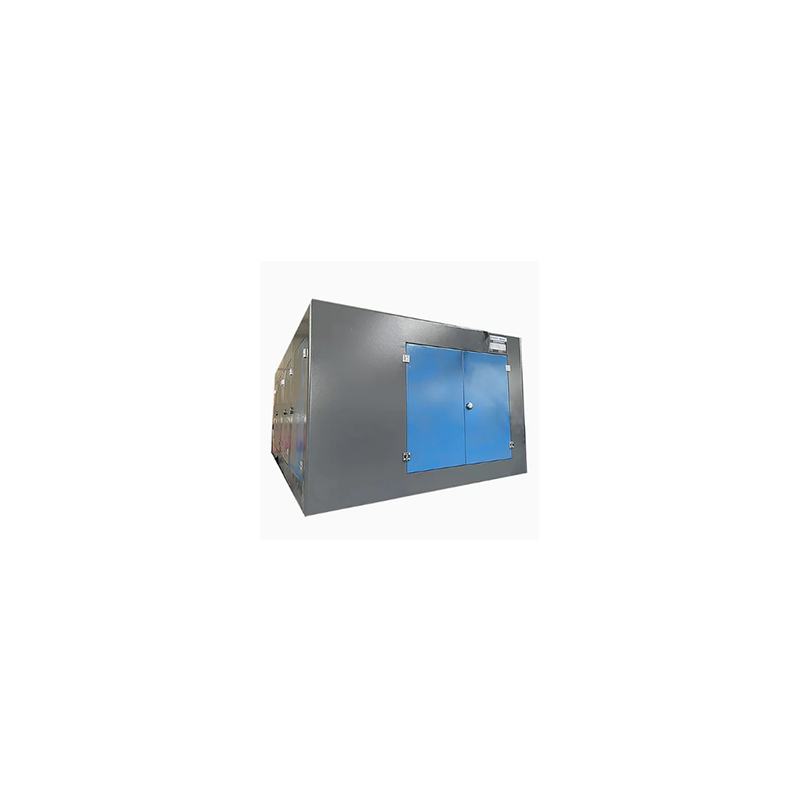

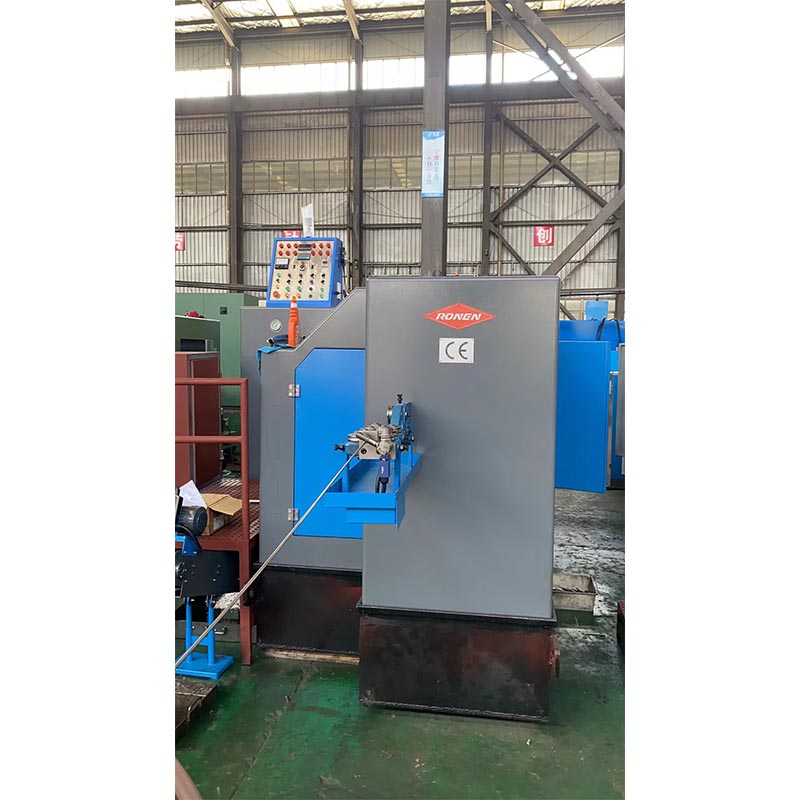

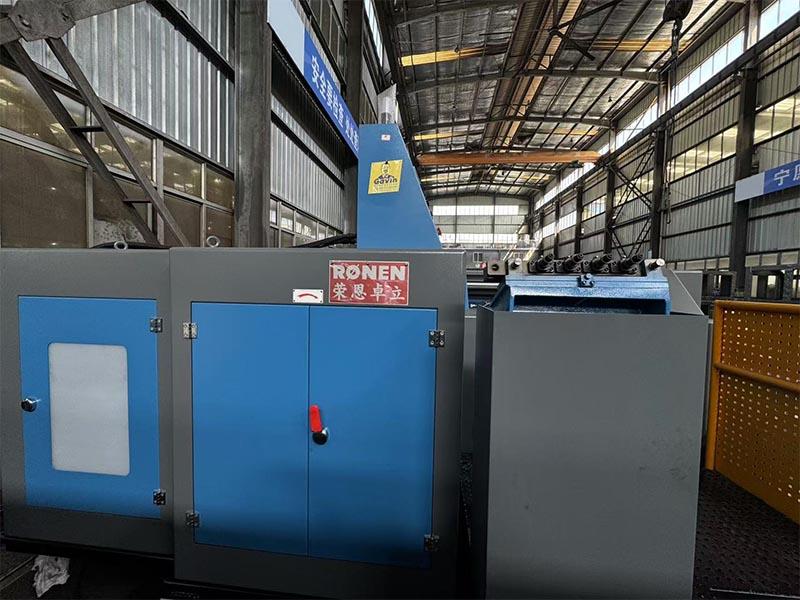

เครื่องจักร Ronen® Cold Forging 3 Station Bolt Former Machine ถือเป็นทรัพย์สินที่สำคัญสำหรับซัพพลายเออร์ โดยทำการขึ้นรูปโบลต์ผ่านขั้นตอนการตีขึ้นรูปเย็นสามขั้นตอน: การทำให้ช่องว่างไม่เรียบ การปรับรูปทรงส่วนหัว และการตัดส่วนที่เกินออก เพียงโหลดลวดเหล็ก ตั้งสถานี เครื่องจะทำงานอัตโนมัติ
เครื่องเก่าโบลต์สถานีตีขึ้นรูปเย็น 3 ใช้วิธีการอัดขึ้นรูปเย็นเพื่อค่อยๆ เปลี่ยนลวดโลหะให้เป็นช่องว่างของโบลต์ผ่านสถานีที่แตกต่างกันสามสถานี เวิร์กสเตชันทั้งสามเครื่องมีหน้าที่กำหนดไว้อย่างชัดเจน และผลิตภัณฑ์สุดท้ายคือสลักเปล่าที่มีส่วนหัวที่สมบูรณ์
Cold Forging 3 Station Bolt Former Machine เป็นเครื่องตีขึ้นรูปเย็นแบบหลายสถานีที่สร้างหัวสลักผ่านกระบวนการสามขั้นตอนติดต่อกัน ช่องว่างของลวดที่ตัดจะถูกลำเลียงไปยังแม่พิมพ์ที่แตกต่างกันสามแบบ ในแต่ละสถานี หมัดจะโจมตีช่องว่าง ค่อยๆ ตีโลหะและในที่สุดก็กลายเป็นหัวสลักที่สมบูรณ์ เมื่อเปรียบเทียบกับเครื่องจักรที่มีสถานีน้อยกว่า สิ่งนี้สามารถสร้างรูปทรงหัวโบลต์ที่ซับซ้อนกว่าได้
ขั้นแรก ให้ป้อนลวดจากคอยล์เข้าไปในเครื่อง Cold Forging 3 Station Bolt Former Machine ลวดจะผ่านอุปกรณ์ยืดผมเพื่อให้แน่ใจว่าตรงสนิท จากนั้นจึงตัดเป็นช่องว่างตามความยาวที่กำหนดด้วยเครื่องตัด ความสม่ำเสมอของช่องว่างมีความสำคัญสูงสุด เนื่องจากสามารถให้ปริมาณโลหะที่แม่นยำที่จำเป็นสำหรับขั้นตอนการขึ้นรูปทั้งสามขั้นตอน
ที่สถานีแรกของเครื่องจักร ช่องว่างที่ตัดจะถูกกดด้วยหมัด กระบวนการทำให้เสียโฉมเบื้องต้นเริ่มต้นที่นี่ โดยรวบรวมโลหะที่ปลายด้านหนึ่งของช่องว่างเพื่อสร้างรูปทรงพื้นฐานที่ขึ้นรูปไว้ล่วงหน้าอย่างหยาบ ขั้นตอนนี้เป็นการเตรียมการสร้างรูปร่างที่แม่นยำยิ่งขึ้นในสถานีต่อๆ ไป
| แบบอย่าง | หน่วย | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| สถานีปลอม | เลขที่. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| แรงปลอม | กก | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| เส้นผ่านศูนย์กลางตัดสูงสุด | มม | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| ความยาวตัดสูงสุด | มม | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| อัตราการส่งออก | ชิ้น/นาที | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| พี.เค.พี.สโตรค | มม | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O. โรคหลอดเลือดสมอง | มม | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| จังหวะแรมหลัก | มม | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| กำลังมอเตอร์หลัก | กิโลวัตต์ | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| การหรี่โดยรวมของการตัดตาย | มม | ø30x45L | ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| พั้นช์ดายโดยรวมหรี่ลง | มม | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| โดยรวม dims.of หลักตาย | มม | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| สนามตาย | มม | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| ประมาณน้ำหนัก | ตัน | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| เส้นผ่านศูนย์กลางของโบลท์ที่ใช้งานได้ | มม | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| ความยาวก้านของช่องว่าง | มม | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| โดยรวมหรี่ลง | มม | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10,000*3690*2900 | 10,000*3690*3000 |
คุณลักษณะของ Cold Forging 3 Station Bolt Former Machine คือตำแหน่งการทำงานสามารถปรับได้และมีความสามารถในการปรับตัวได้ดี แรงกดที่ใช้ในแต่ละสถานีงานและตำแหน่งของแม่พิมพ์สามารถปรับได้อย่างอิสระ แม่พิมพ์เป็นแบบแยกส่วนและไม่จำเป็นต้องเปลี่ยนใหม่ทั้งหมด จึงช่วยประหยัดต้นทุนของแม่พิมพ์
