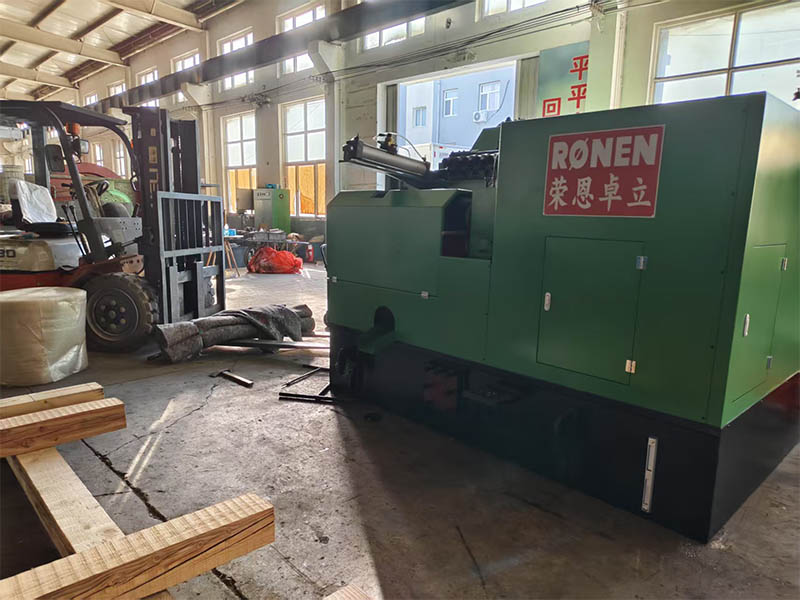

เครื่องขึ้นรูปน็อตหน้าแปลน

เครื่องขึ้นรูปน็อตหน้าแปลนได้รับการออกแบบมาโดยเฉพาะเพื่อประมวลผลลวดโลหะลงในน็อตหน้าแปลน เครื่องสามารถกำจัดทั้งขอบของวงแหวนและหัวหกเหลี่ยมของน็อตในครั้งเดียว ข้อกำหนดที่มีอยู่สำหรับน็อตหน้าแปลนมีตั้งแต่ M4 ถึง M20

รายละเอียดผลิตภัณฑ์

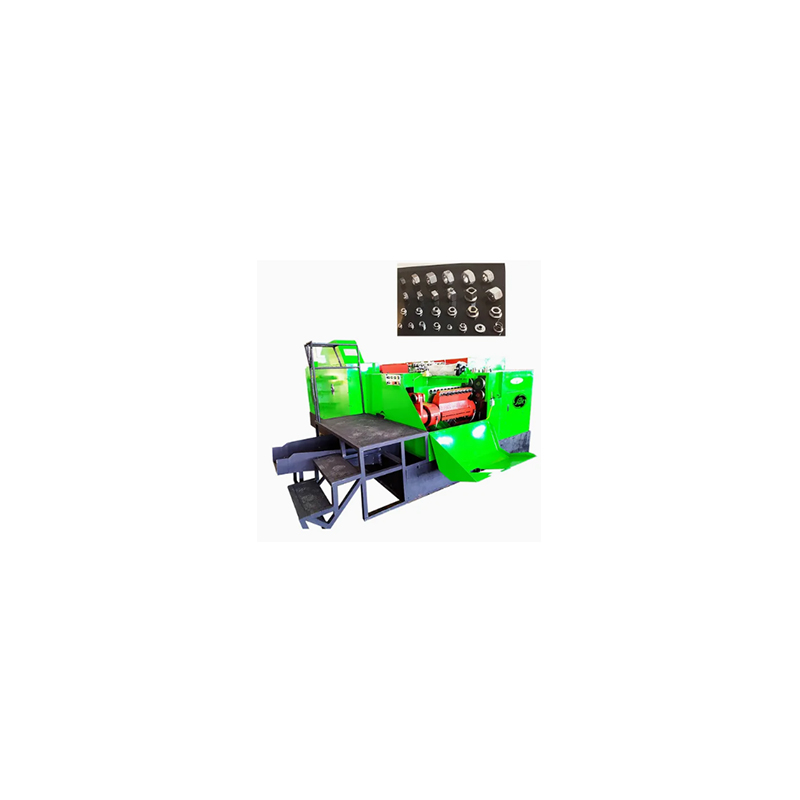

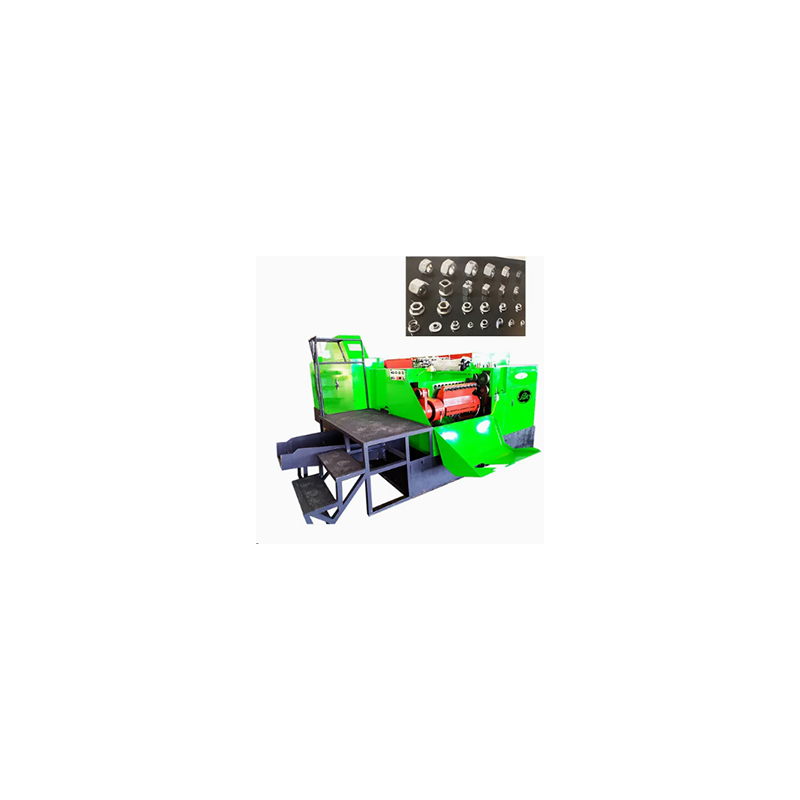

เครื่องขึ้นรูปน็อตหน้าแปลนเป็นเครื่องรีดเย็นที่ออกแบบมาโดยเฉพาะสำหรับการผลิตน็อตหน้าแปลน มันใช้ลวดเหล็กตัดเป็นช่องว่างแล้วใช้ชุดของแม่พิมพ์และหมัดเพื่อทำการขึ้นรูปเย็นบนถั่ว กระบวนการนี้ก่อให้เกิดปะเก็นเหมือนหน้าแปลนที่อยู่ด้านล่างของน็อตและเจาะรูกลางโดยอัตโนมัติโดยไม่จำเป็นต้องให้ความร้อนกับวัสดุ

เครื่องขึ้นรูปน็อตหน้าแปลนเริ่มต้นด้วยขดลวด เครื่องคลี่คลายจะป้อนลวดเข้าไปในกลไกการยืดเพื่อกำจัดโค้งใด ๆ จากนั้นเครื่องตัดที่มีความแม่นยำจะตัดลวดยืดออกเป็นช่องว่างที่มีความยาวเฉพาะ ปริมาตรของช่องว่างมีความสำคัญเนื่องจากต้องมีโลหะเพียงพอที่จะสร้างร่างกายหกเหลี่ยมของน็อตและส่วนหน้าแปลนที่กว้างขึ้น

ขั้นตอนสำคัญในการทำงานของเครื่องคือการขึ้นรูปของหน้าแปลน หมัดกดช่องว่างลงในโพรงแม่พิมพ์ที่กว้างกว่าส่วนหกเหลี่ยม สิ่งนี้ทำให้โลหะเคลื่อนที่ออกไปข้างนอกได้สร้างพื้นผิวแบริ่งแบบวงกลมแบนที่ด้านล่างของน็อต เส้นผ่านศูนย์กลางและความหนาของหน้าแปลนถูกควบคุมโดยการออกแบบแม่พิมพ์

พารามิเตอร์ผลิตภัณฑ์

คุณสมบัติของผลิตภัณฑ์

คุณสมบัติของเครื่องขึ้นรูปน็อตหน้าแปลนคือการออกแบบแม่พิมพ์ที่ชาญฉลาด แม่พิมพ์ได้ออกแบบร่องที่ออกแบบมาเป็นพิเศษซึ่งสอดคล้องกับขอบหน้าแปลนซึ่งช่วยให้สามารถควบคุมความหนาและเส้นผ่านศูนย์กลางของขอบหน้าแปลนได้อย่างแม่นยำในระหว่างกระบวนการอัดรีด สามารถปรับแรงอัดของเครื่องได้การให้อาหารมีความเสถียรและข้อผิดพลาดในความยาวการตัดของลวดมีขนาดเล็ก
