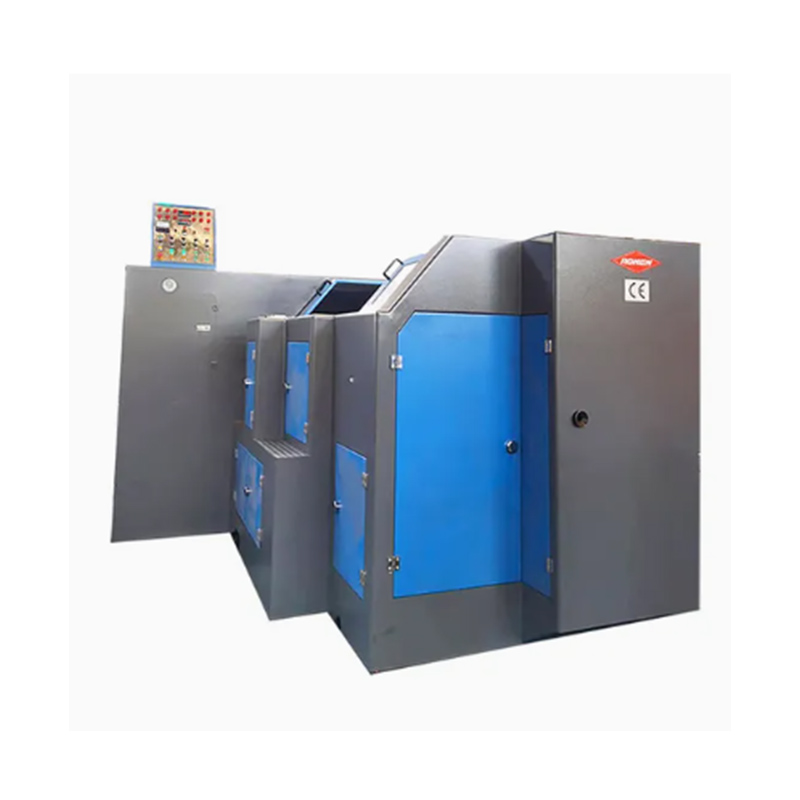

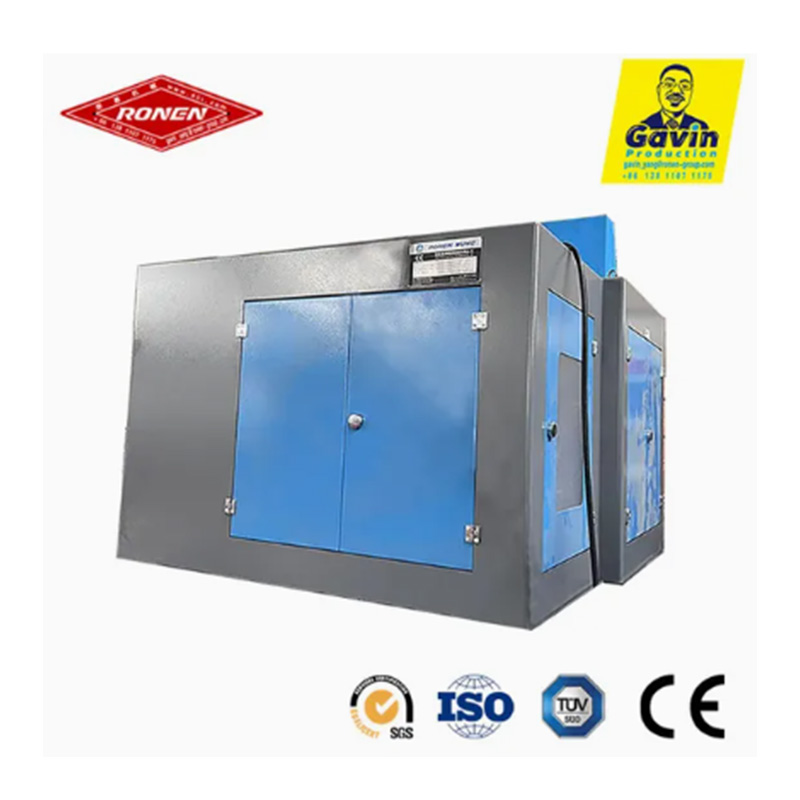

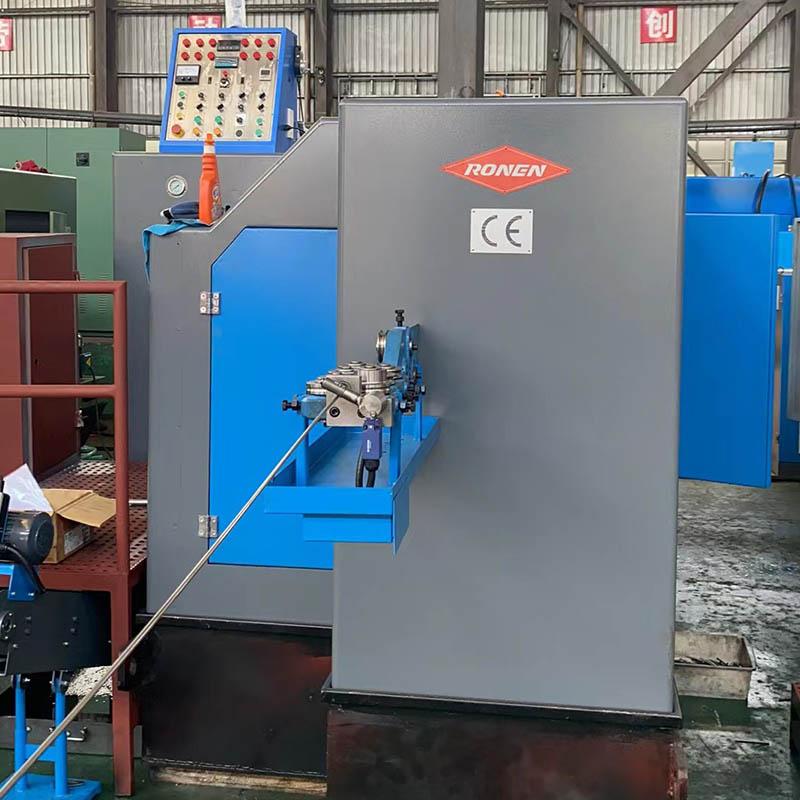

Ronen®3 Die 3 Station Bolt Former ขึ้นรูปสลักเกลียวในสามขั้นตอน: แม่พิมพ์ตัวแรกจะยืดลวด แม่พิมพ์ตัวที่สองจะปรับรูปร่างส่วนหัว และแม่พิมพ์ตัวที่สามจะเล็มส่วนที่เกินออก เมื่อกำหนดขนาดแม่พิมพ์แล้ว เครื่องจักรจะทำงานโดยอัตโนมัติ ซึ่งเป็นข้อได้เปรียบหลักที่ช่วยให้ผู้ผลิตเพิ่มประสิทธิภาพการผลิตและรับประกันคุณภาพของสลักเกลียวที่สม่ำเสมอ
3 Die 3 Station Bolt Former ใช้แม่พิมพ์สามชุดและสามสถานีทำงานต่อเนื่องกันเพื่อรีดเย็นลวดโลหะลงในช่องว่างของสลักเกลียว ความเร็วปานกลาง เหมาะสำหรับโรงงานที่มีคำสั่งซื้อขนาดกลางและโรงงานที่มีข้อกำหนดด้านคุณภาพโดยเฉพาะ
3 Die 3 Station Bolt Former เป็นเครื่องมุ่งหน้าแบบเย็นที่สร้างหัวโบลต์ผ่านกระบวนการที่แตกต่างกันสามขั้นตอน ช่องว่างของลวดที่ตัดจะถูกลำเลียงอย่างต่อเนื่องผ่านแม่พิมพ์ที่แตกต่างกันสามแบบ ในแต่ละสถานี หมัดเฉพาะเจาะจงกระทบกับช่องว่าง จากนั้นค่อยๆ มุ่งหน้าไปและสร้างรูปร่าง กระบวนการสามขั้นตอนสามารถผลิตหัวโบลต์ที่มีโครงสร้างสมบูรณ์และมีรูปร่างที่ดี
ที่สถานีแรกของ 3 Die 3 Station Bolt Former ช่องว่างที่ตัดจะถูกกดด้วยหมัด การกดครั้งแรกนี้จะเริ่มต้นกระบวนการปั่นป่วน โดยรวบรวมโลหะที่ปลายด้านหนึ่งของช่องว่าง โดยจะสร้างรูปทรงสำเร็จรูปทรงกลมขั้นพื้นฐาน เพื่อเตรียมการขึ้นรูปที่แม่นยำยิ่งขึ้นในสถานีต่อๆ ไป ขั้นตอนนี้มีความสำคัญอย่างยิ่งต่อการไหลตามปกติของโลหะ
สถานีที่สามซึ่งเป็นสถานีสุดท้ายของ Bolt Former คือจุดที่การเจาะแบบละเอียดบังคับให้โลหะเติมเข้าไปในโพรงแม่พิมพ์ที่แม่นยำจนหมด ซึ่งจะทำให้ได้หัวโบลต์ที่เสร็จแล้วซึ่งมีขนาดที่สมบูรณ์และคุณสมบัติที่แตกต่าง เช่น รูปร่างที่สมบูรณ์ของหัวหกเหลี่ยมหรือหัวแหวนรอง
| แบบอย่าง | หน่วย | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| สถานีปลอม | เลขที่. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| แรงปลอม | กก | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| เส้นผ่านศูนย์กลางตัดสูงสุด | มม | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| ความยาวตัดสูงสุด | มม | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| อัตราเอาท์พุต | ชิ้น/นาที | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.โรคหลอดเลือดสมอง | มม | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O. โรคหลอดเลือดสมอง | มม | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| จังหวะแรมหลัก | มม | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| กำลังมอเตอร์หลัก | กิโลวัตต์ | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| การหรี่โดยรวมของการตัดตาย | มม | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| พั้นช์ดายโดยรวมหรี่ลง | มม | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| โดยรวม dims.of หลักตาย | มม | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| สนามตาย | มม | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| ประมาณน้ำหนัก | ตัน | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| เส้นผ่านศูนย์กลางของโบลท์ที่ใช้งานได้ | มม | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| ความยาวก้านของช่องว่าง | มม | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| สลัวโดยรวม | มม | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10,000*3690*2900 | 10,000*3690*3000 |
คุณลักษณะของ 3 Die 3 Station Bolt Former คือแม่พิมพ์มีความเป็นอิสระและกระบวนการแก้ไขจุดบกพร่องทำได้ง่าย มีการติดตั้งแม่พิมพ์สามชุดแยกกัน หากตัวใดตัวหนึ่งชำรุดให้เปลี่ยนตัวนั้นเพียงตัวเดียว ความดันในแต่ละเวิร์กสเตชันสามารถปรับแยกกันได้ ตัวเครื่องไม่หนัก และพื้นของเวิร์คช็อปธรรมดาไม่จำเป็นต้องทำเป็นฐานราก
